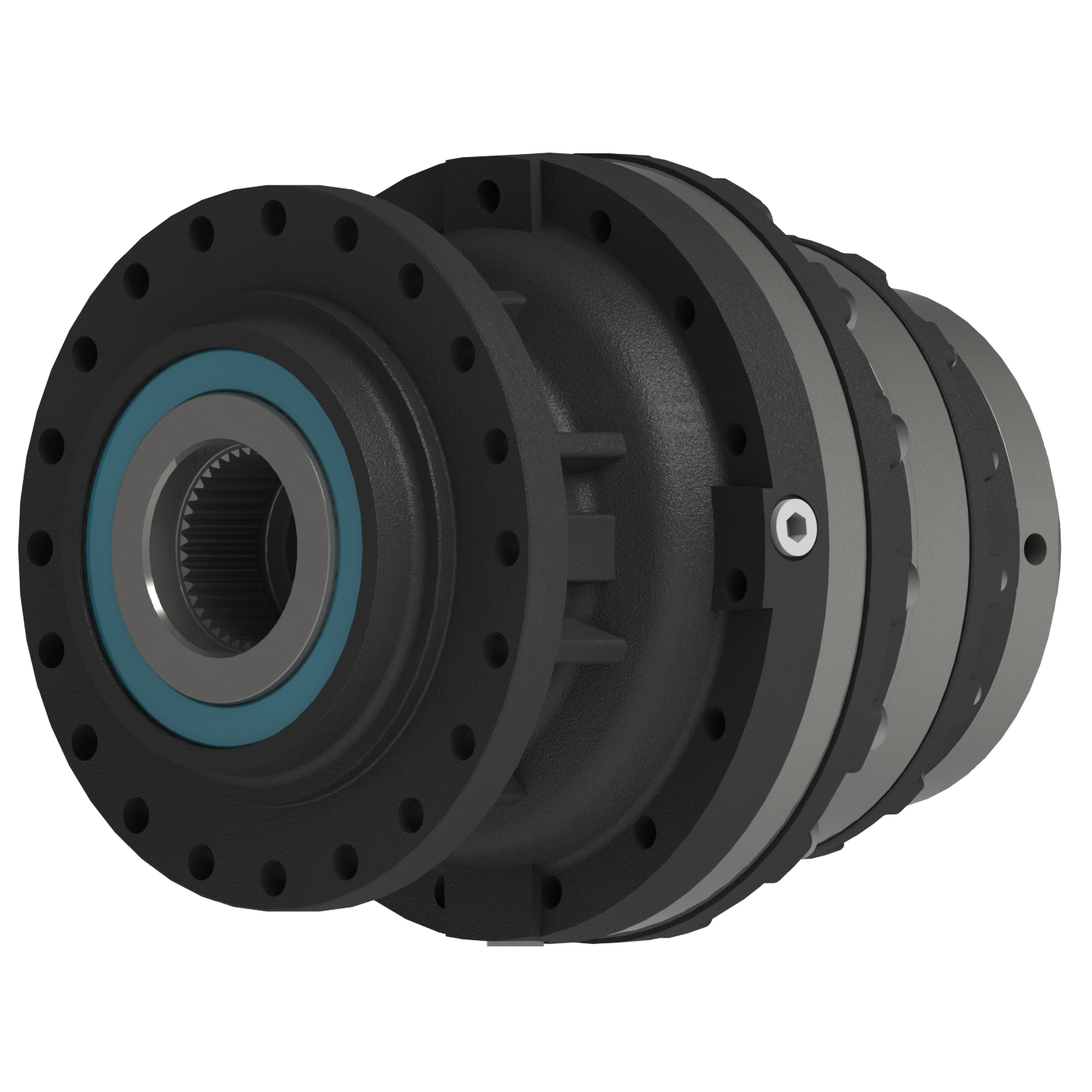

PSR In-Line Gearboxes

Features

  • 7 steps (sizes)
  • Up to 5 gear configurations for each step
  • Up to 4 gear reduction stages, 5 on request
  • Up to 295,030 ft-lbs
  • Up to 1,206.9 HP
  • Keyed, Splined, and Hollow shafts available



Download All Catalog Pages

Specifications

Step Models Peak Torque (ft-lb) Max Power (HP) Catalog Page
1 15-32 1,475 to 3,025 2.7 to 44.3 PDF
2 36-67 3,320 to 6,640 6.7 to 134.1 PDF
3 75-130 7,745 to 11,800 14.8 to 211.9 PDF
4 140-260 16,225 to 25,815 29.5 to 355.4 PDF
5 300-560 33,190 to 55,320 37.5 to 482.8 PDF
6 630-1300 73,755 to 158,580 49.6 to 831.4 PDF
7 1700-2500 221,270 to 295,030 160.9 to 1,206.9 PDF

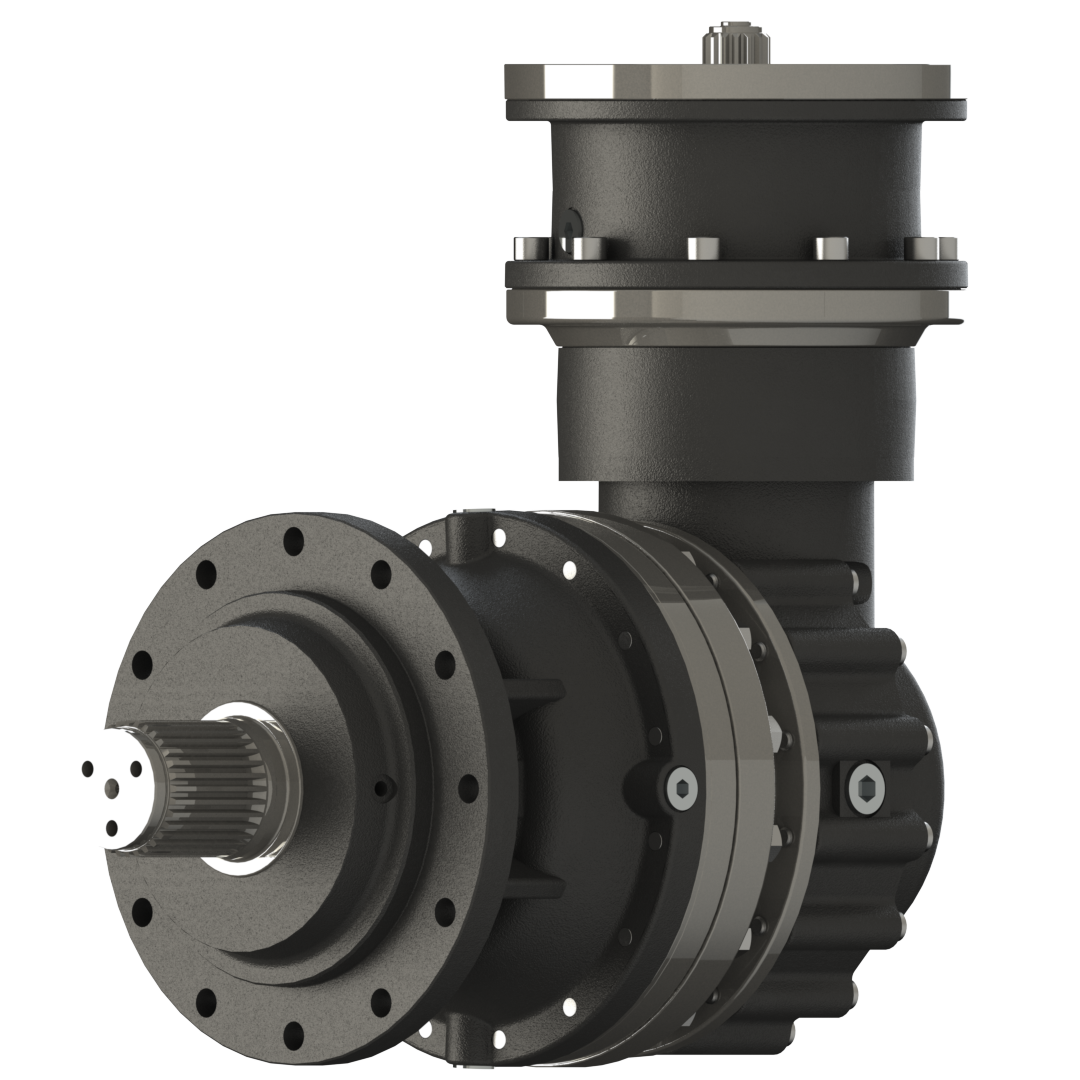

PSR Right-Angle Gearboxes

Features

  • 5 Steps (sizes)
  • Up to 5 gear configurations for each step
  • Up to 4 gear reduction stages, 5 on request
  • Up to 295,030 ft-lbs
  • Up to 1,206.9 HP
  • Keyed, Splined, and Hollow shafts available



Download All Catalog Pages

Specifications

Step Models Peak Torque (ft-lb) Max Power (HP) Catalog Page
2 36-67 3,320 to 6,640 6.7 to 44.3 PDF
3 75-130 7,745 to 11,800 14.8 to 96.6 PDF
4 140-260 16,225 to 25,815 29.5 to 201.2 PDF
5 300-560 33,190 to 55,320 37.5 to 295 PDF
6 630-1300 73,755 to 158,580 49.6 to 295 PDF
